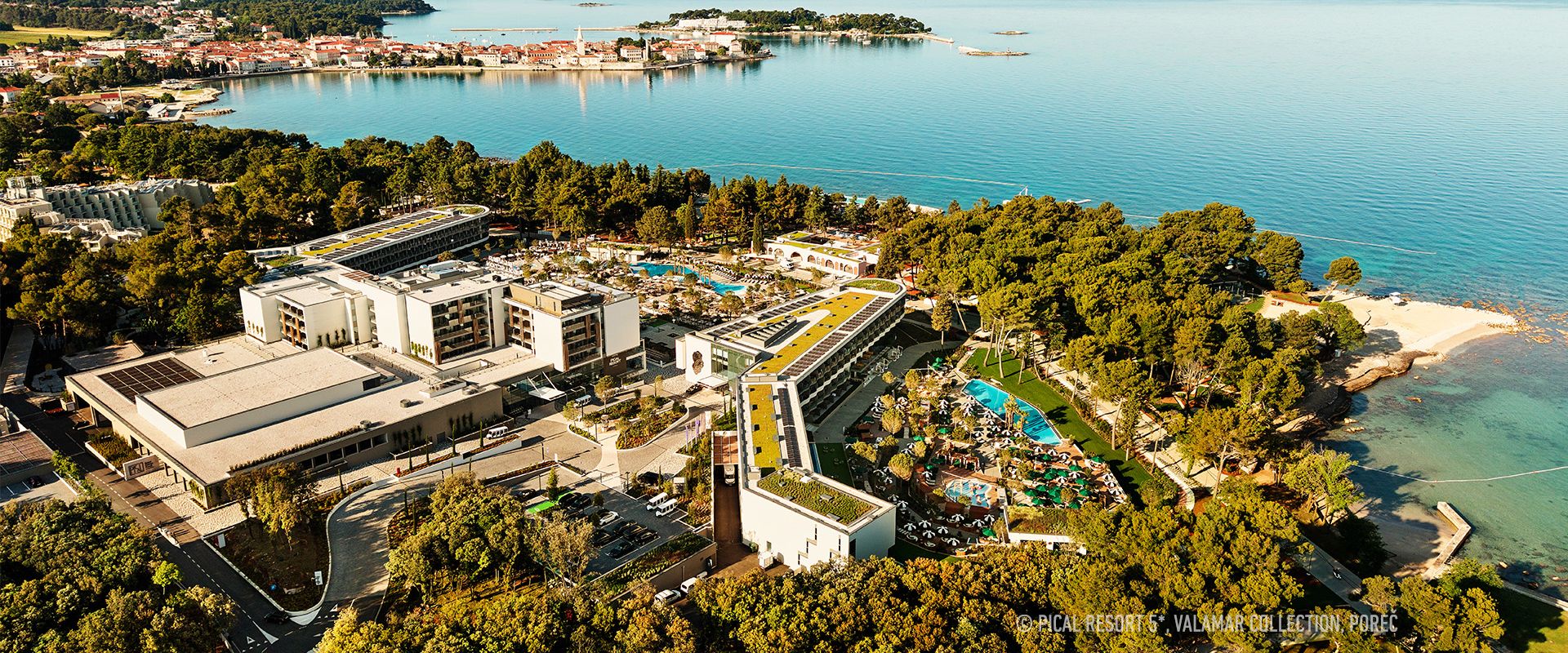

Pical Resort 5*: Hermi-Lösungen für anspruchsvolles architektonisches Design
Poreč, Kroatien
Pical Resort, Valamar Collection 5*, in Poreč, gilt als eines der wichtigsten touristischen Projekte in Kroatien in den letzten Jahren.
Im Rahmen einer 200-Millionen-Investition, die neue Maßstäbe im Premium-Tourismus setzt, kamen in diesem technisch anspruchsvollen und architektonisch vielfältigen Komplex Blitzschutzlösungen von Hermi zum Einsatz, während für die Solaranlage auf den Dächern der Gebäude das Konstruktionssystem Hermi-Multi-Flat verwendet wurde.
In das Blitzschutzsystem wurden fast 5 Kilometer Hermi-Blitzableiter eingebaut. Aufgrund der unterschiedlichen Arten von Dächern, Dachböden, Metallelementen und anderen architektonischen Oberflächen musste der Schutz an einzelne Teile der Gebäude angepasst werden. Dabei wurden verschiedene Dachleitungshalter, Kontaktelemente, Fangstangen, Trennstellenkästen und isolierte Blitzableiter verwendet.
In das Blitzschutzsystem wurden fast 5 Kilometer Hermi-Blitzableiter eingebaut. Aufgrund der unterschiedlichen Arten von Dächern, Dachböden, Metallelementen und anderen architektonischen Oberflächen musste der Schutz an einzelne Teile der Gebäude angepasst werden. Dabei wurden verschiedene Dachleitungshalter, Kontaktelemente, Fangstangen, Trennstellenkästen und isolierte Blitzableiter verwendet.
Zuverlässiger Blitzschutz für ein Resort am Meer
Verschiedene Blitzableiterhalter und Fangstangen
Für die flachen Dachabschnitte wurden verschiedene Dachleitungshalter SON17 (117220, 117235, 117227, 41) verwendet, insgesamt fast 3.000 Stück. Darunter befanden sich etwa 2.000 mit Beton vorgefüllte Dachleitungshalter SON17 BB, die für runde Blitzableiter mit einem Durchmesser von 8–10 mm geeignet sind. Die Wahl der individuellen Ausführung wurde an die Art der Dachfläche angepasst: Der Dachleitungshalter SON17 C eignet sich für Flachdächer, die mit Kies-, Polymermembran- oder Bitumendächern mit Streugut bedeckt sind, und der Dachleitungshalter SON17 A für Dacheindeckungen mit Polymerbasis.
Für die flachen Dachabschnitte wurden verschiedene Dachleitungshalter SON17 (117220, 117235, 117227, 41) verwendet, insgesamt fast 3.000 Stück. Darunter befanden sich etwa 2.000 mit Beton vorgefüllte Dachleitungshalter SON17 BB, die für runde Blitzableiter mit einem Durchmesser von 8–10 mm geeignet sind. Die Wahl der individuellen Ausführung wurde an die Art der Dachfläche angepasst: Der Dachleitungshalter SON17 C eignet sich für Flachdächer, die mit Kies-, Polymermembran- oder Bitumendächern mit Streugut bedeckt sind, und der Dachleitungshalter SON17 A für Dacheindeckungen mit Polymerbasis.
Zur Befestigung an der Attika mit Blechumrandung wurden die Leitungshalter SON04 A (429) verwendet. Auf Blech-, Faserzement- und anderen Dachabdeckungen wurden zudem mehr als 200 Dachleitungshalter SON16 montiert, die die Befestigung eines runden Blitzableiters mit einfachem (11621) oder doppeltem Klick (11631) ermöglichen.
Auf den Dächern der Gebäude wurden 40 Fangstangen LOP in unterschiedlichen Höhen (300502, 300503, 300504, 300505) installiert. Für deren Montage wurden die Betonsockel LOP-PB1/M8 und LOP-PB2/M16 zusammen mit den Unterlegplatten PBP350 verwendet. Fangstangen sind Bestandteil des äußeren Blitzschutzes und dienen dem Schutz von freiliegenden Teilen von Gebäuden und technischen Einrichtungen auf Dächern.
Auf den Dächern der Gebäude wurden 40 Fangstangen LOP in unterschiedlichen Höhen (300502, 300503, 300504, 300505) installiert. Für deren Montage wurden die Betonsockel LOP-PB1/M8 und LOP-PB2/M16 zusammen mit den Unterlegplatten PBP350 verwendet. Fangstangen sind Bestandteil des äußeren Blitzschutzes und dienen dem Schutz von freiliegenden Teilen von Gebäuden und technischen Einrichtungen auf Dächern.
Ableitungssystem und Verbindungsstellen
Zur Befestigung der Blitzableiter an den Wänden wurden je nach Verwendungszweck verschiedene Leitungshalter ZON03 (22322, 20322, 203251) verwendet. Insgesamt wurden fast 800 Leitungshalter verwendet, die eine geordnete und stabile Führung von Leitern auf vertikalen Flächen von Gebäuden ermöglichen.
Es wurden auch Revisionstüren in das System aufgenommen, die die Zugänglichkeit der Messverbindung zwischen dem Blitzableiter und dem Erdungssystem gewährleisten. Zu den eingesetzten Lösungen gehörte auch der Trennstellenkasten ZON05 B (900907), der für die Verklebung von Stein auf der Abdeckung angepasst wurde, was eine bessere Einbindung in das architektonische Erscheinungsbild des Tourismuskomplexes ermöglicht.
Zur Verbindung von Teilen des Blitzableitersystems und verschiedener Metallbauteile des Gebäudes wurden KON-Kontaktelemente verwendet. Insgesamt wurden fast 1.700 Kontaktelemente eingebaut, davon vor allem KON04 A-Klemmen (50522), die für die Herstellung von Verbindungen zwischen runden Blitzableitern mit einem Durchmesser von 8–10 mm vorgesehen sind. Darüber hinaus wurden 700 Rohrschellen KON11 A (700290), verwendet, um Metallrohre mit kleinerem Durchmesser zu erden.
Zur Befestigung der Blitzableiter an den Wänden wurden je nach Verwendungszweck verschiedene Leitungshalter ZON03 (22322, 20322, 203251) verwendet. Insgesamt wurden fast 800 Leitungshalter verwendet, die eine geordnete und stabile Führung von Leitern auf vertikalen Flächen von Gebäuden ermöglichen.
Es wurden auch Revisionstüren in das System aufgenommen, die die Zugänglichkeit der Messverbindung zwischen dem Blitzableiter und dem Erdungssystem gewährleisten. Zu den eingesetzten Lösungen gehörte auch der Trennstellenkasten ZON05 B (900907), der für die Verklebung von Stein auf der Abdeckung angepasst wurde, was eine bessere Einbindung in das architektonische Erscheinungsbild des Tourismuskomplexes ermöglicht.
Zur Verbindung von Teilen des Blitzableitersystems und verschiedener Metallbauteile des Gebäudes wurden KON-Kontaktelemente verwendet. Insgesamt wurden fast 1.700 Kontaktelemente eingebaut, davon vor allem KON04 A-Klemmen (50522), die für die Herstellung von Verbindungen zwischen runden Blitzableitern mit einem Durchmesser von 8–10 mm vorgesehen sind. Darüber hinaus wurden 700 Rohrschellen KON11 A (700290), verwendet, um Metallrohre mit kleinerem Durchmesser zu erden.
Das Multi-Flat-System ist eine modulare Konstruktionslösung, die die Installation auf Flachdächern in Süd- und Ost-West-Ausrichtung ermöglicht.
Hermi-Multi Flat für das Solarkraftwerk auf den Dächern des touristischen Komplexes
Neben dem Blitzschutz wurde auf den Dächern des Resorts für die Solaranlage das Konstruktionssystem "Hermi-Multi-Flat" verwendet. Es wurden mehr als 1.000 Aluminium- Vorderhalter SOL-N41 (88000821) sowie die gleiche Anzahl an Heckhaltern SOL-N42 (88000822) montiert, die für die Ausrichtung der Photovoltaikmodule nach Süden sowie in Ost-West-Richtung geeignet sind.
Für den Bau des Solarkraftwerks wurden fast 2 Kilometer Konstruktionsschienenprofil SOL-P40 (88000800) für die Multi-Flat-Lösung und fast 3 Kilometer Konstruktion-L-Profile SOL-P10 (88000102) für die zusätzliche Verstärkung der Konstruktionssysteme verwendet. Die Photovoltaikmodule wurden mit den Endklemmen SOL-S02B HEX (88000326) und den Mittel-KLICK-Klemmen SOL-S01C (88000661) befestigt.
Neben dem Blitzschutz wurde auf den Dächern des Resorts für die Solaranlage das Konstruktionssystem "Hermi-Multi-Flat" verwendet. Es wurden mehr als 1.000 Aluminium- Vorderhalter SOL-N41 (88000821) sowie die gleiche Anzahl an Heckhaltern SOL-N42 (88000822) montiert, die für die Ausrichtung der Photovoltaikmodule nach Süden sowie in Ost-West-Richtung geeignet sind.
Für den Bau des Solarkraftwerks wurden fast 2 Kilometer Konstruktionsschienenprofil SOL-P40 (88000800) für die Multi-Flat-Lösung und fast 3 Kilometer Konstruktion-L-Profile SOL-P10 (88000102) für die zusätzliche Verstärkung der Konstruktionssysteme verwendet. Die Photovoltaikmodule wurden mit den Endklemmen SOL-S02B HEX (88000326) und den Mittel-KLICK-Klemmen SOL-S01C (88000661) befestigt.
Schutz der Objekte und Unterstützung der Selbstversorgung
In großen touristischen Komplexen bleibt die technische Infrastruktur oft im Hintergrund, aber sie ist entscheidend für ihren sicheren und reibungslosen Betrieb. Im Pical Resort verbinden die Lösungen von Hermi Blitzschutz und die Förderung der Eigenversorgung mit Energie.
Blitzschutz schützt Anlagen, Geräte und Nutzer vor den Folgen von Blitzeinschlägen, und das Konstruktionssystem Hermi-Multi-Flat bietet eine stabile Basis für das Solarkraftwerk, mit dem der touristische Komplex einen Teil seines Bedarfs mit eigener, erneuerbarer elektrischer Energie deckt.
In großen touristischen Komplexen bleibt die technische Infrastruktur oft im Hintergrund, aber sie ist entscheidend für ihren sicheren und reibungslosen Betrieb. Im Pical Resort verbinden die Lösungen von Hermi Blitzschutz und die Förderung der Eigenversorgung mit Energie.
Blitzschutz schützt Anlagen, Geräte und Nutzer vor den Folgen von Blitzeinschlägen, und das Konstruktionssystem Hermi-Multi-Flat bietet eine stabile Basis für das Solarkraftwerk, mit dem der touristische Komplex einen Teil seines Bedarfs mit eigener, erneuerbarer elektrischer Energie deckt.

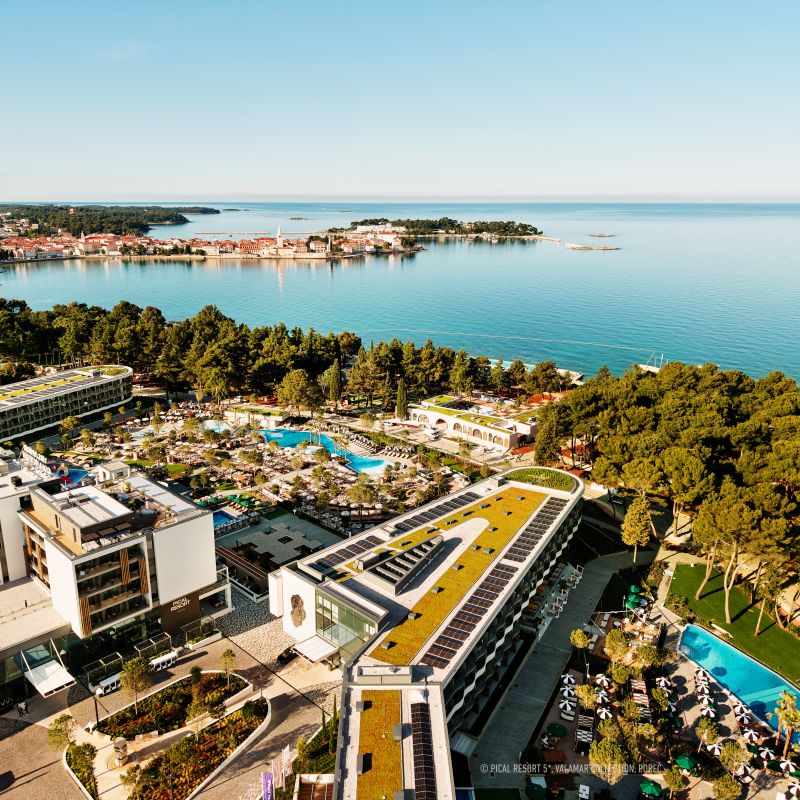

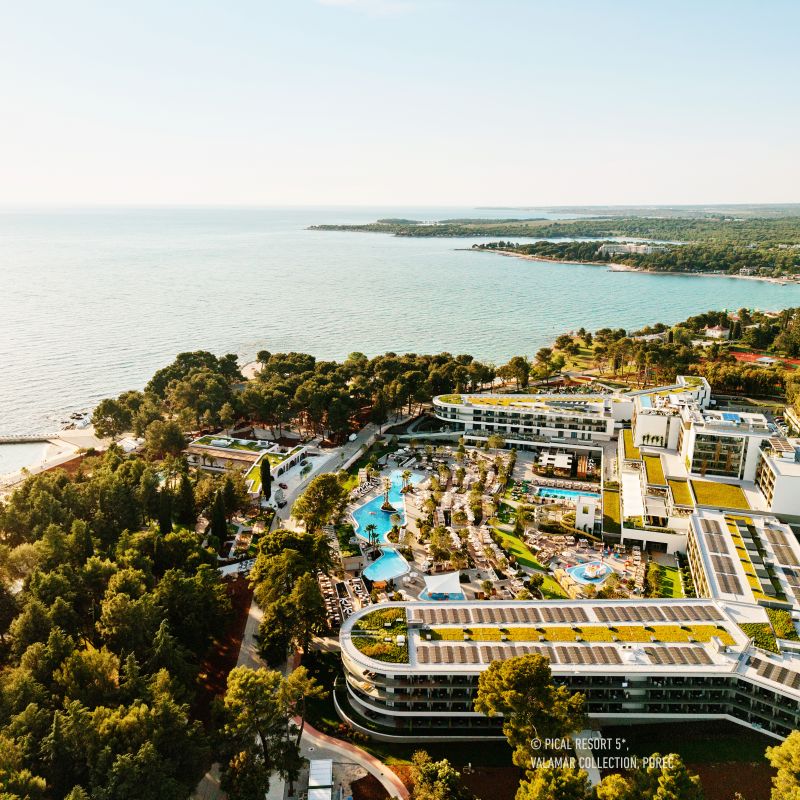

Fotos: PICAL RESORT 5*, VALAMAR COLLECTION, POREČ
