Mehrzweckhalle Stolac
Stolac, Bosnien und Herzegowina
In der Stadt Stolac im Süden von Bosnien und Herzegowina soll Ende August 2024 eine neue Mehrzweckhalle eröffnet werden. Der Auftragnehmer GTR d.o.o. verwendete Kabelrinnen von Hermi und andere Produkte für Kabelverwaltung für die Verteilung von Elektroinstallationen im Objekt.
Bei der Planung und Installation von Kabeltrassen im Objekt müssen Konstrukteure und Auftragnehmer mehrere Faktoren berücksichtigen. Kabeltrassen tragen verschiedene elektrische und andere Leiter, die die allgemeine Beleuchtung, Sportoberflächenbeleuchtung, Sicherheitsbeleuchtung, Belüftung, Kühlung, Heizung, Lautsprechersystem, Telekommunikation usw. in der Sporthalle ermöglichen.
Für die Verteilung der Installationen verwendete der Auftragnehmer GTR d.o.o. Mostar insgesamt fast 700 Meter verschiedener Hermi-Kabelrinnen. Darunter wählte er Standard-2-Meter-Kabelrinnen KP 60/300 aus verzinktem Blech, die durch Verschraubung miteinander verbunden werden (88700103) und 2-Meter-Kabelrinnen KPK 60/100/2.0m (88750021) und 3-Meter-Kabelrinnen KPK 60/100/3.0m (88750031) mit dem patentierten schraubenlosen Fast Klick®-System. Die Kabelrinnen Hermi-Fast Klick® ermöglichen eine schnelle und einfache Verbindung ohne den Einsatz von Schrauben oder Spezialwerkzeugen. Die Rinnen sind kompatibel mit Hermi-Standard-Verbindungs- und Tragkomponenten.
Für die Verteilung der Installationen verwendete der Auftragnehmer GTR d.o.o. Mostar insgesamt fast 700 Meter verschiedener Hermi-Kabelrinnen. Darunter wählte er Standard-2-Meter-Kabelrinnen KP 60/300 aus verzinktem Blech, die durch Verschraubung miteinander verbunden werden (88700103) und 2-Meter-Kabelrinnen KPK 60/100/2.0m (88750021) und 3-Meter-Kabelrinnen KPK 60/100/3.0m (88750031) mit dem patentierten schraubenlosen Fast Klick®-System. Die Kabelrinnen Hermi-Fast Klick® ermöglichen eine schnelle und einfache Verbindung ohne den Einsatz von Schrauben oder Spezialwerkzeugen. Die Rinnen sind kompatibel mit Hermi-Standard-Verbindungs- und Tragkomponenten.

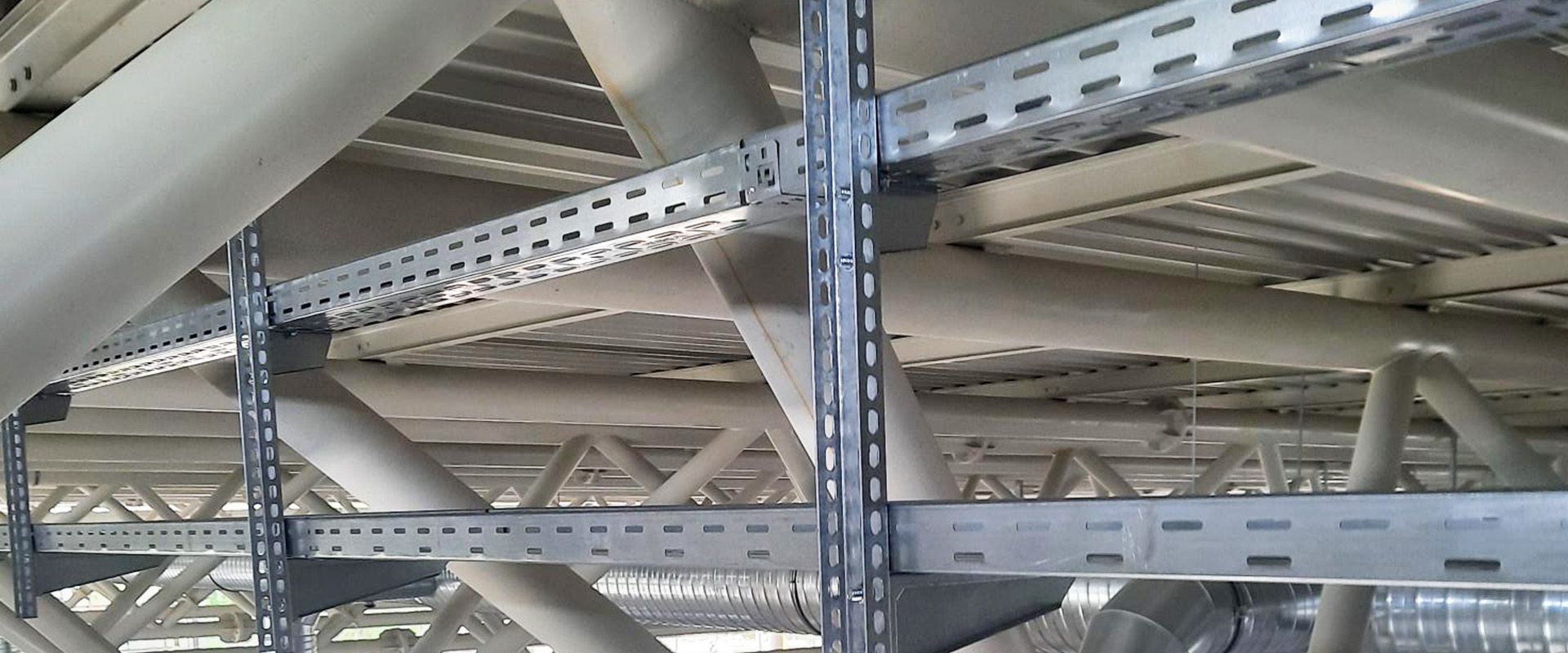

Fast 700 Meter Hermi-Kabelrinnen sind in der Halle Stolac installiert
Die Kabelrinnen werden mit den entsprechenden Hermi-NKP-Tragelementen an der Wand oder Decke befestigt. Für die Montage von Kabelrinnen unter der Decke wurden geschweißte Hängeausleger NKP-DH 57-10 (88718990) verwendet. An diesen können auch NKP-SNT Wandausleger angebracht werden. Für die Montage von Kabelrinnen mit einer Breite von 300 mm wurden Wandausleger NKP-SNT 310 (88704143) und für die Montage von Kabelrinnen mit einer Breite von 100 mm Wandausleger NKP-SNT 110 (88704141) gewählt.
Insgesamt kamen fast 300 verschiedene Hermi-Ausleger zum Einsatz.
Entscheidend ist die korrekte Auslegung und Verlegung der gesamten Kabeltrasse entsprechend den zu erwartenden Belastungen. Für die Installation und Befestigung von Kabelrinnen und anderen Elementen für die Installation der Trasse in der Halle in Stolac wurde eine Vielzahl von Schrauben- und Befestigungsmaterialien verwendet, darunter: Schrauben PP M10X25 für die Befestigung der Tragelemente, Spannanker PP M10x75 für die Befestigung der NKP-Tragelemente an Wänden oder Decken mit Betonsockel und Muttern mit Flansch PP M10 und Klemmschrauben PP M6X12 für die Verbindung von Standard-Kabelrinnen, das Verschrauben auf Tragelemente und das Verbinden der Verbindungselemente.
Mit dem Bau der Mehrzweckanlage mit einer Fläche von 4.473 m2 wurde 2022 begonnen. Die Investition in Höhe von 3,5 Mio. EUR (7 Mio. BAM) umfasst eine Sporthalle mit zwei Tribünen, Umkleidekabinen und anderen Räumlichkeiten sowie einen kommerziellen Teil für Kultur-, Konferenz , Protokoll- und andere Veranstaltungen. Eine zusätzliche Million Euro (2 Millionen BAM) wird in die Umgebungsgestaltung investiert, einschließlich des Baus eines Marktes und von Grünflächen vor dem Gebäude.
Mit der neuen Sporthalle werden die Bedingungen für die Entwicklung von Sport und Sportlern in der Stadt verbessert. Im Sommer wie im Winter bietet die Halle Spitzenkonditionen, egal ob es sich um Schul-, Amateur- oder Profisport handelt. Darüber hinaus wird es die kulturelle und touristische Entwicklung fördern.
Mit der neuen Sporthalle werden die Bedingungen für die Entwicklung von Sport und Sportlern in der Stadt verbessert. Im Sommer wie im Winter bietet die Halle Spitzenkonditionen, egal ob es sich um Schul-, Amateur- oder Profisport handelt. Darüber hinaus wird es die kulturelle und touristische Entwicklung fördern.
Die Mehrzweckhalle Stolac soll Ende August 2024 fertiggestellt und eröffnet werden.
