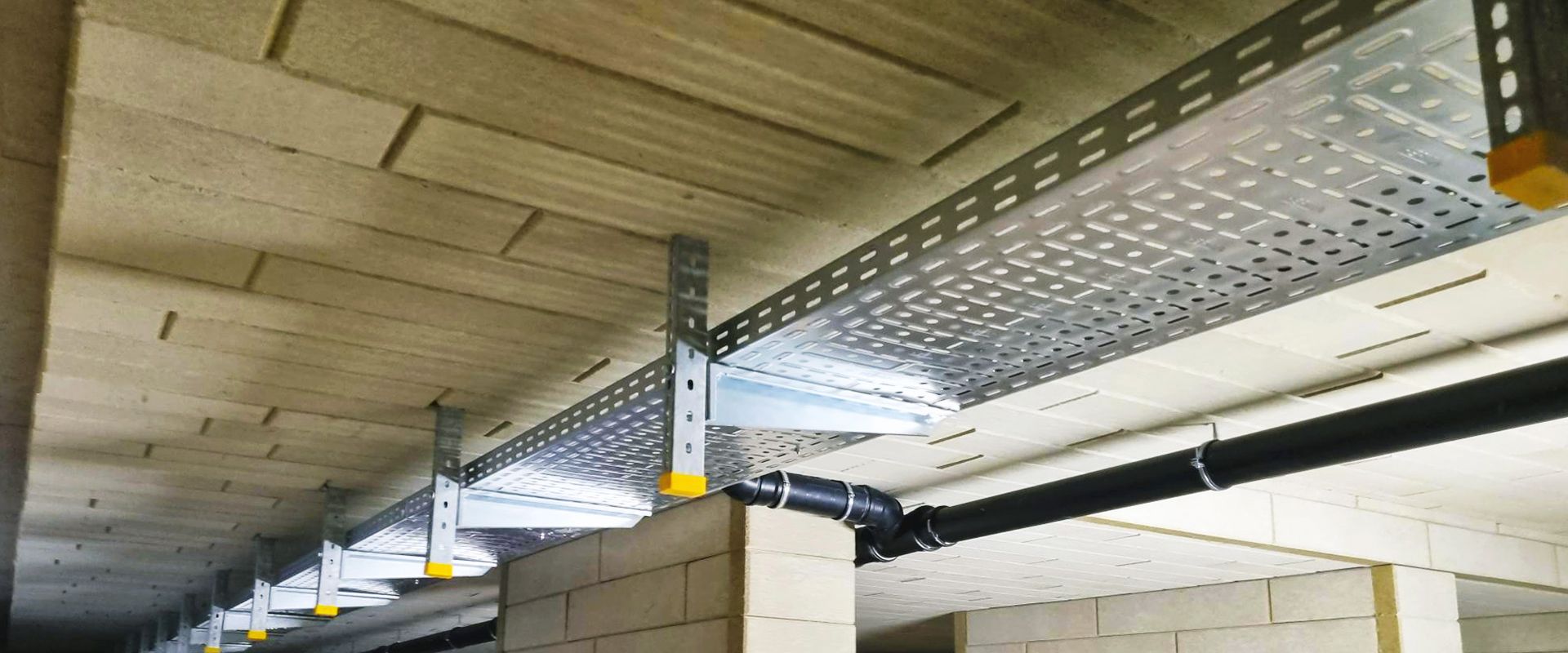

Wohnkomplex in Wien
Wien, Österreich
In Wien entsteht ein neuer Wohnkomplex mit zwei Gebäuden und voraussichtlich 80 hochwertigen Luxuswohnungen.
Die technische Infrastruktur muss so konzipiert sein, dass sie langfristig einen sicheren, effizienten und zuverlässigen Betrieb der Elektroinstallationssysteme gewährleistet. Die zahlreichen Stromleitungen, Kommunikationsverbindungen, Sicherheitssysteme sowie weitere gebäudetechnische Installationen erfordern ein durchdacht geplantes, übersichtliches und zuverlässiges Kabeltragsystem.
Schon in der Planungsphase entschied sich das ausführende Unternehmen Bobar KG für den Einsatz der Kabelrinnen Hermi Fast Klick® sowie der dazugehörigen Verbindungs- und Tragelemente von den Unternehmen Hermi. Ausschlaggebend für die Wahl dieser Lösung waren die schnelle Montage, hochwertige und langlebige Materialien, eine hohe Tragfähigkeit sowie die umfassende Vertriebs- und Projektunterstützung in allen Phasen der Projektrealisierung. Im weiteren Projektverlauf ist zudem eine Blitzschutz-Installation von Hermi vorgesehen.
Für die Kabeltrasse in den Wohngebäuden wurden mehr als 300 Meter Kabelrinnen Hermi Fast Klick® mit einer Breite von 500 mm eingesetzt.
Herausforderung: Technisch anspruchsvolle Kabeltrasse
Die Kabeltrasse ist unerlässlich für eine sichere und effektive technische Infrastruktur. Kabeltragsysteme müssen eine einfache und sichere Verteilung von Elektro- und anderen Führungen ermöglichen, während der Implementierung und Wartung gut zugänglich sein sowie eine ausreichende Tragfähigkeit entsprechend den vorgesehenen Belastungen gewährleisten.
Die Monteure installierten mehr als 300 Meter Kabelrinnen Hermi Fast Klick® mit einer Breite von 500 mm (88750035), die die Verlegung einer größeren Anzahl von Elektro- und anderen Kabeln ermöglichen. Zusätzlich kamen die Kabelrinnen Hermi Fast Klick® mit einer Breite von 200 mm (88750032).
Die Kabelrinnen Hermi Fast Klick® zeichnen sich durch eine einfache und schnelle Montage aus. Sie werden mit einem Klicksystem miteinander verbunden, ganz ohne zusätzliche Verbindungselemente oder Spezialwerkzeuge. Die Verbindung erfolgt in drei Arbeitsschritten, wodurch die Montage auf der Baustelle beschleunigt und gleichzeitig eine mechanisch stabile Verbindung zwischen den einzelnen Elementen gewährleistet wird.

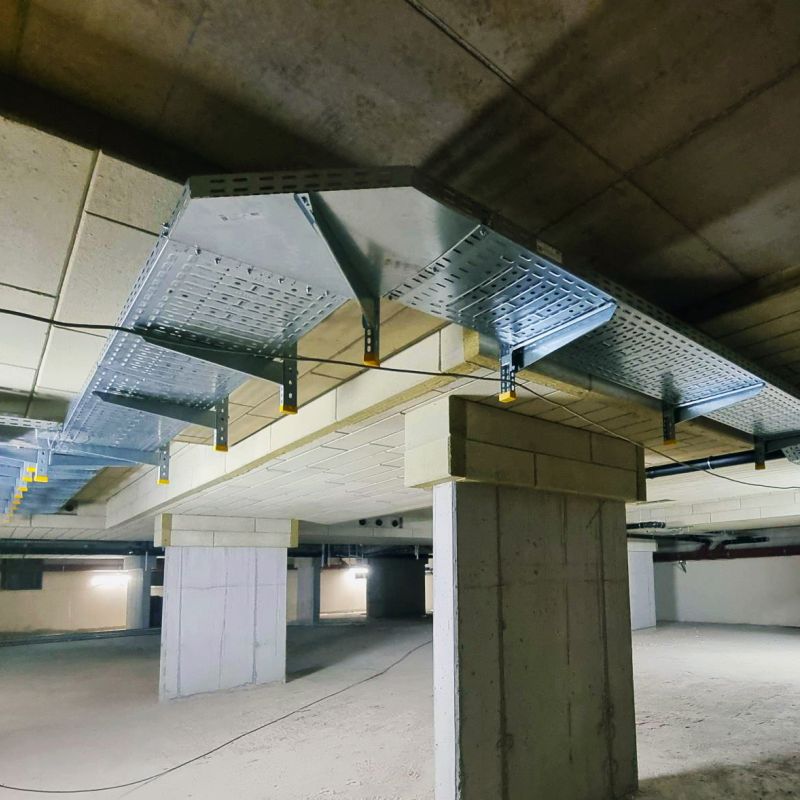

Die Montage von Kabelrinnen an der Decke und an den Wänden

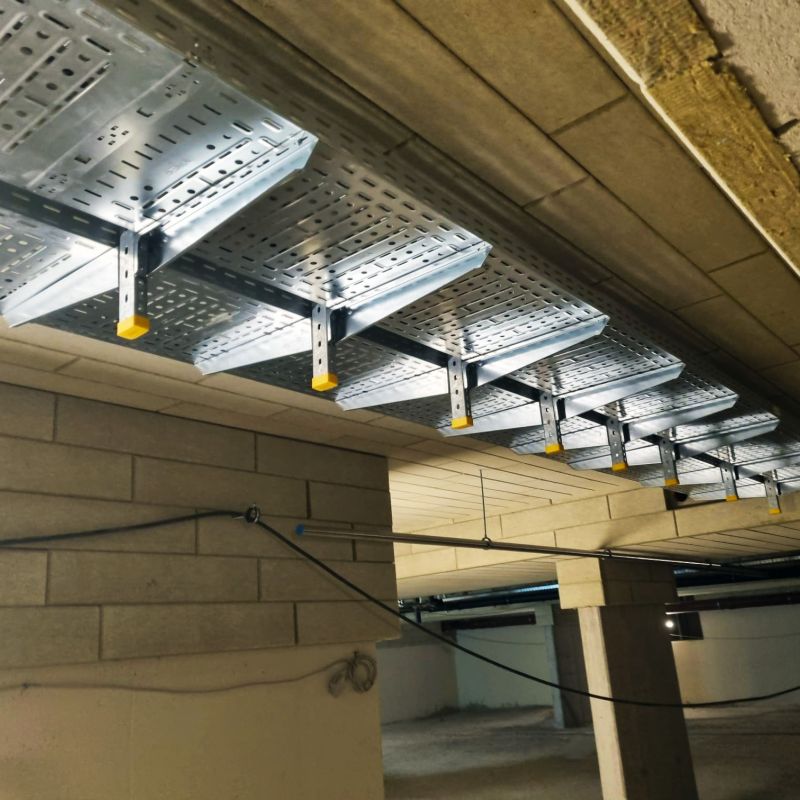

Für die Montage der Kabelrinnen Hermi Fast Klick® wurden insgesamt mehr als 500 NKP-DH 57 Hängestiele und NKP-SNT 510 Wandausleger eingesetzt.

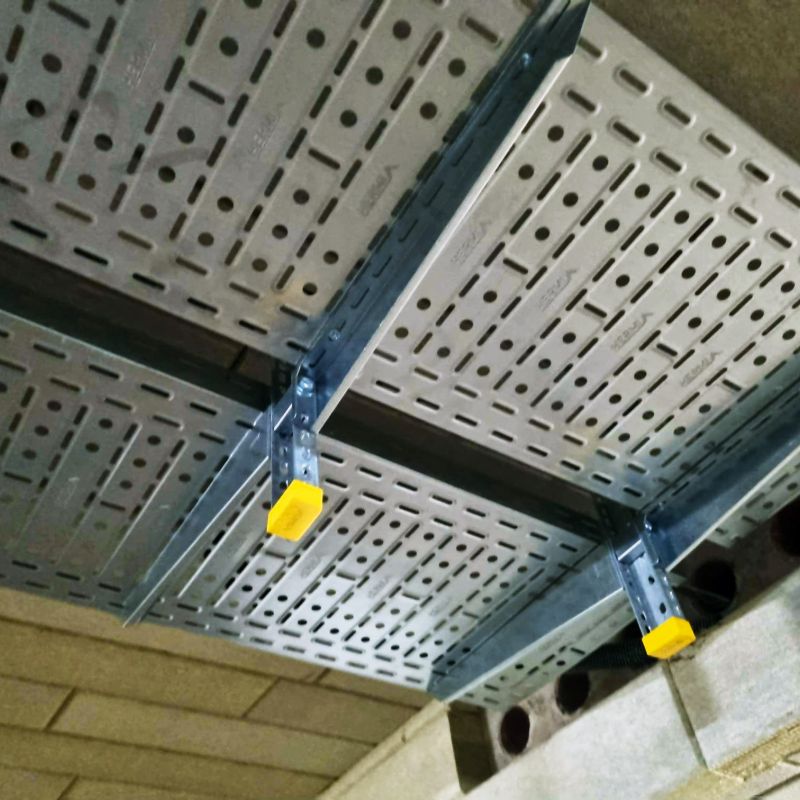

Schutzkappen ZP verschließen bzw. decken die offenen Enden von Trägern.
Für die Befestigung der Kabelrinnen an der Decke und an den Wänden kamen verschiedene Wandausleger und Befestigungselemente des Unternehmens Hermi zum Einsatz. Zu den wichtigsten Komponenten zählten die geschweißten NKP-DH 57 Hängestiele (88718984), die für die Deckenmontage von Kabelrinnen vorgesehen sind. An diesen wurden die NKP-SNT 510 Wandausleger (88704145) befestigt, die auf die Breite der Kabelrinnen abgestimmt sind. Insgesamt wurden mehr als 500 Trägerelemente eingesetzt. Darüber hinaus kamen die NKP-VE 01 DH57-Distanzstücke (88707331) zum Einsatz, die zur Erhöhung der Tragfähigkeit der NKP-DH-Hängestiele sowie der NKP-SNT Wandausleger dienen.
Die Enden von Hängestielen wurden mit den ZP-DH57 Schutzkappen (88706507) verschlossen. Diese decken die Enden der Träger bzw. Profile der Kabelrinnen ab, verringern die Verletzungsgefahr für Personen sowie das Risiko von Kabelbeschädigungen an freiliegenden Kanalkanten und verleihen der Installation ein sauberes und professionelles Erscheinungsbild. Die Schutzelemente bestehen aus Kunststoff und sind auf die jeweiligen Produkte des Kabelrinnenprogramms abgestimmt.

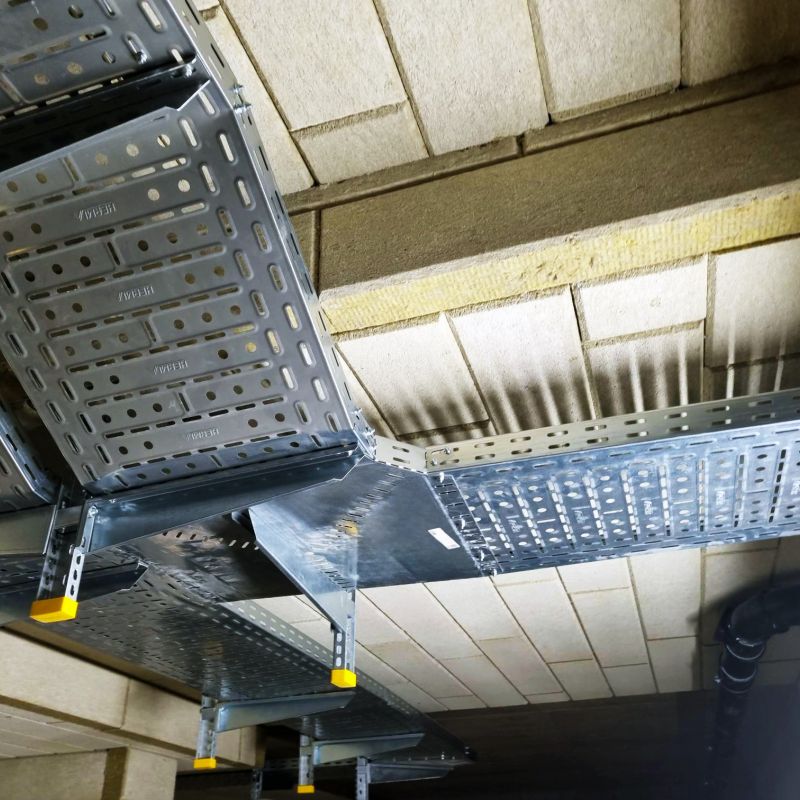

Fallstücke, T-Stücke und Trennstege für ein übersichtliches Kabeltragsystem
Die Kabeltrassen in dem genannten Neubau mussten an den Verlauf der Installation sowie an die Linienführung der Decken und Wände im Gebäude angepasst werden. Die Ausführenden haben Elemente für Richtungsänderung, Fallstücke sowie vertikale und horizontale T-Stücke eingesetzt.
Für die Herstellung von 90°-Bögen bzw. T-Stücken wurden PKP-KK 60 (88701460) verwendet, die für alle Breiten der Kabelrinnen geeignet sind. Für die Kabelrinnen mit einer Breite von 500 mm kamen die PKP OE 60/500 Anbau-Abzweigstücke (88701182) für vertikale und horizontale Anwendungen, die PKP-KO 60/500 Bögen 45° (88701165), PKP-KO 60/500 Bögen 90° (88701135) sowie die PKP-SO 60/500 T-Stücke (88701145) zum Einsatz.
Zur Trennung von Elektrokabeln und anderen Leitungen wurden KP-PR 60 Trennstege (88700109) in die Kabelrinnen eingebaut. Sie ermöglichen eine übersichtliche Führung der Leitungen und reduzieren das Risiko elektromagnetischer Störungen. Diese Lösung ist insbesondere wichtig dort, wo innerhalb derselben Kabeltrasse verschiedene Arten von Energie-, Kommunikations- und Steuerleitungen geführt werden.
Durch den Einbau der Kabelrinnen Hermi Fast Klick® und der dazugehörigen Befestigungselemente wurde ein übersichtliches und stabiles Kabeltragsystem geschaffen, das auch für spätere Wartungsarbeiten gut zugänglich ist.

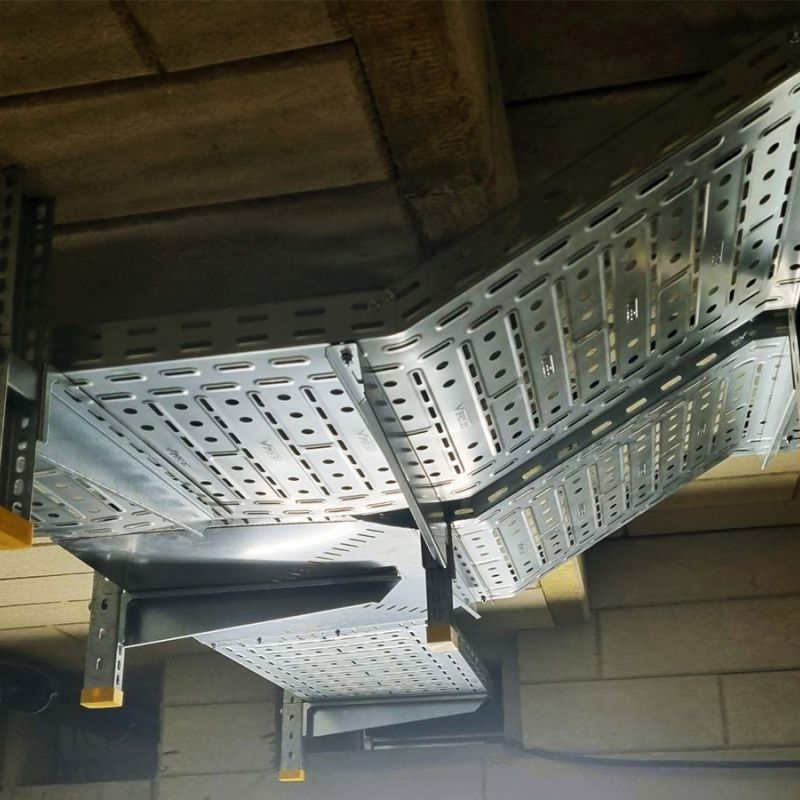

Fallstücke, T-Stücke, Kreuzungen und andere Verbindungselemente ermöglichen die Anpassung des Kabeltragsystems an Deckenverläufe und Wandführungen.
